Mini Furadeira Para Placa de Circuito Impresso

Bom pessoal desta vez estou passando por aqui para deixar um projeto caseiro que me auxilia toda vez que eu quero fazer uma placa de circuito impresso.
Na verdade esta mini furadeira é praticamente um improviso que ficou bacana e quebra um galho (talvez uma árvore) quando preciso fazer minhas pci's, e sem gastar praticamente nada, pois todo material utilizado foi retirado de sucatas e peças que eu tinha guardadas.

Os materiais que utilizei são:

• 1 vidro de desodorante vazio.
• 1 motor de corrente continua 12V.
• 1 chave on/off.
• cabo de alimentação.
• 1 estilete para os cortes.
• super cola.

Ao longo deste artigo pode haver ferramentas/materiais que não foram mencionado aqui em cima.

Para começar o frasco de desodorante:

Esse será o corpo da mini furadeira, ele dará toda sustentação e apoio para a mão. Em seguida separei o motor, e o escolhido foi:

Como podemos ver ele possui parafusos o que dará melhor apoio junto ao corpo da furadeira. Em seguida aproveitando o tempo soldei os terminais do fio para alimentação.

Agora chegou a hora de cortar o frasco para alojar o motor, fiz um corte de forma que sobrasse 1 cm de frasco para cima do motor, ficando desta forma:

Como o frasco possuía uma rosca para fixar a tampa a removi também. Em seguida preparei o encaixe e aparafusei o motor deixando ele desta forma no frasco:

Em seguida foi hora de colocar uma chave on/off ao corpo do frasco, então cortei do tamanho onde achei melhor, deixando o frasco dessa forma:

Depois soldei a chave ao fio e coloquei no encaixe do frasco, ficando assim:

Depois de todo esse trabalho é hora de fechar o frasco, essa parte poderia ser feita de forma que pudéssemos abrir caso quebrasse, mas resolvi colar tudo de novo. Então com a super cola e um pouco de paciência fui colando aos poucos e prensando em um torno de forma que ficasse o mais parecido como era antes de eu corta-lo.

Feito isso foi hora de testar o novo brinquedo, mas como eu não estava com vontade de gastar dinheiro com um novo mandril pequeno para adaptar e para não tirar toda ideia de a ferramenta estar sendo feita com materiais recicláveis, resolvi adaptar uma broca de 1,6 mm (melhor uma de 1 mm) a um eixo velho de toca fitas, ficou desse jeito:

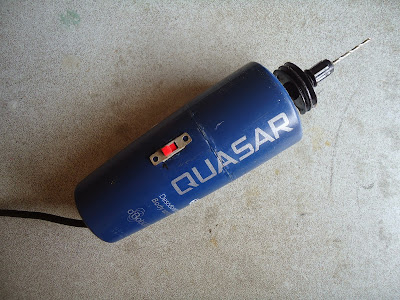

Feito isso agora terminamos a mini furadeira de pci, uma ferramenta barata e simples de construir e o melhor a um custo praticamente zero. E o resultado final foi este:

Bom para dar um outro acabamento a nova ferramenta decidi pinta-la, para isso lixei e apliquei umas pinceladas de tinta, deixando com esse aspecto:

Apesar da cor utilizada ser feia pra caramba fiquei satisfeito com o resultado final, pois ela é bem melhor do que aqueles furadores manuais de pci que encontramos em kit's e que não são nada agradáveis de manusear e as vezes costumam quebra nossas placas. E para terminar não pode faltar o filminho né:

Espero que tenham gostado e que seja útil para quem deseje montar a sua própria furadeira de pci. Até a próxima !
