ATENÇÃO: Os testes são feitos sempre com o transformador desligado da rede!

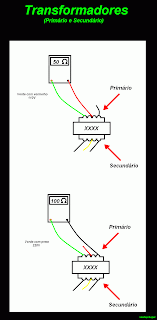

Conecte os terminais do ohmímetro nos fios das extremidades do transformador como é mostrado na figura,verifique o valor indicado no ohmímetro, em seguida faça o mesmo com os fios das extremidades do outro lado do transformador, o lado que apresentar maior resistência é o primário, o de menor resistência o secundário!
Veja a figura abaixo:
OBS: Clique na imagem para obter melhor visualização!
Também com o mesmo teste pode se detectar quais fios do primário são usados para ligação em 110V ou 220V. Conecte as pontas de prova do ohmímetro como mostra a figura, as duas pontas que apresentarem menor resistência são utilizadas em 110V, as duas dos extremos que apresentam maior resistência são utilizadas na ligação 220V.
Veja a figura abaixo:
OBS: Clique na imagem para obter melhor visualização!
Outras maneiras de se fazer a identificação são:
Transformadores, que de um lado os fios são encapados e do outro lado são esmaltados, os fios encapados são do primário, e os esmaltados do secundário.
Olhando por dentro das bobinas do transformador, a de fio de maior espessura é o secundário, e a de menor espessura o primário.
Das maneiras que citei, aconselho a verificação com a utilização do ohmímetro!
Seja um seguidor do blog, compartilhe conhecimento!
Cadastre seu e-mail gratuitamente e receba as atualizações do blog!
Abraços!
Att: Vando
